- Centro de mecanizado vertical Quaser MV 184E

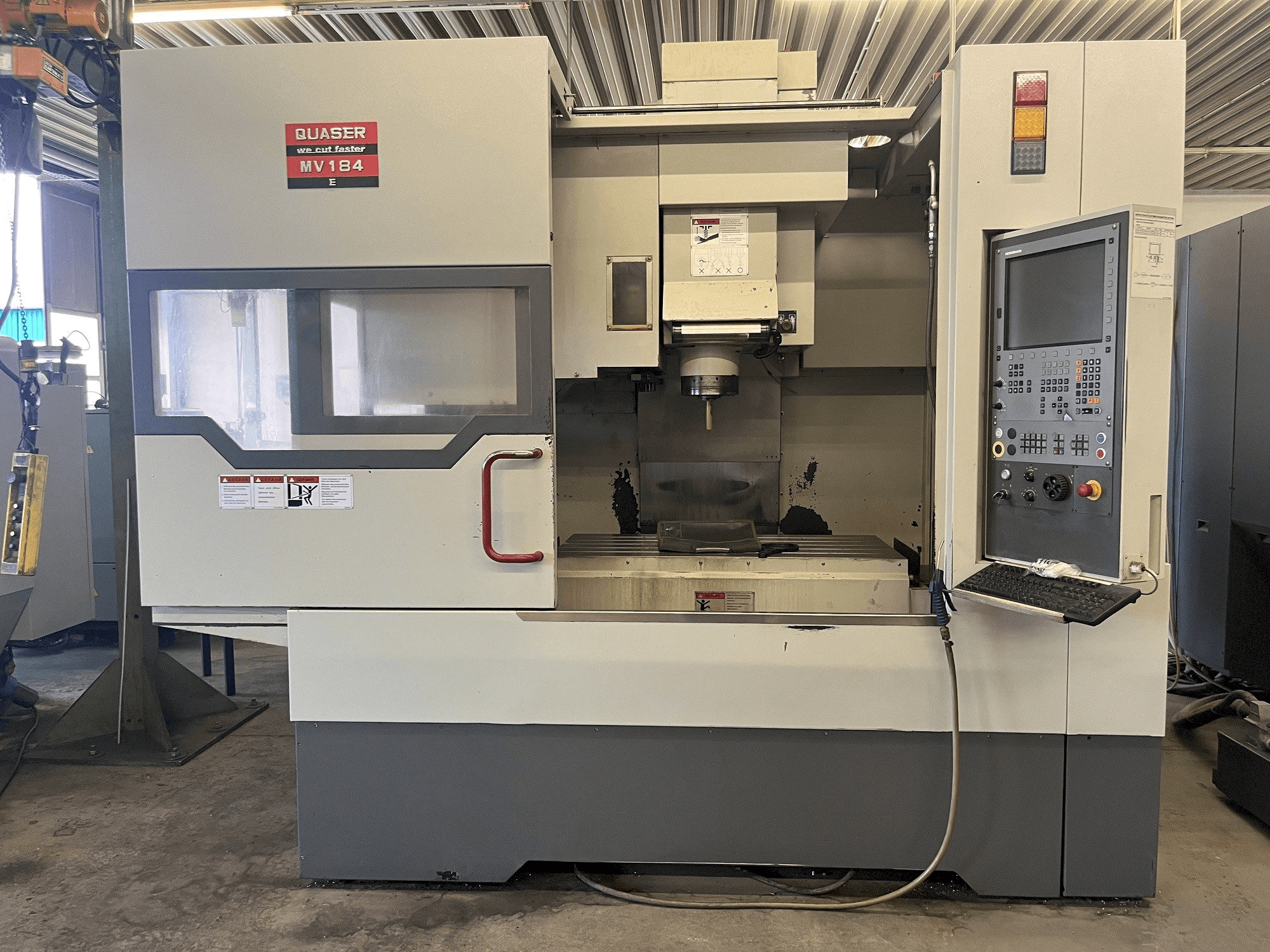

Este centro de máquina vertical Quaser MV 184E fue fabricado en el año 2009. Está equipado con una unidad de control Heidenhain iTNC 620 y tiene 3. La máquina tiene una velocidad de husillo de 30 - 12000 rpm.
Resumen
- marca: Quaser
- año: 2009
- MODELO: MV 184E
- tipo de aplicación: Fresado
- Ubicación: Alemania
- tipo de máquina: Centro de mecanizado (vertical)
- Disponibilidad: Vendida
- Marca de unidad de control: Heidenhain
Información técnica - Quaser MV 184E
Datos generales
- Longitud de máquina: 2820 mm
- Ancho de máquina: 2920 mm
- Altura de máquina: 2860 mm
- Peso de máquina: 6790 kg
Unidad de control
- Marca: Heidenhain
- Modelo: iTNC 620
Transmisión principal
- Rango de velocidad de husillo: 30 - 12000 1/MIN
- Potencia del motor de husillo: 17 kw
- Número de ejes: 3
Recorrido
- Eje X Recorrido: 1020 mm
- Eje Y Recorrido: 610 mm
- Eje Z Recorrido: 610 mm
Mesa de trabajo
- Longitud exterior: 1200 mm
- Ancho exterior: 600 mm
- Carga de mesa de trabajo: 7 kg
Equipamiento adicional
- - Transportador de virutas
Información adicional
- Beneficios técnicos de la máquina:
- - Suministro interno de refrigerante 20 bar
- - Número de herramientas en el cargador 30 piezas
- - Portaherramientas sk 40
- - Cambiador de herramientas de doble brazo con 30 posiciones de almacenamiento
- - Guías lineales de grandes dimensiones en todos los ejes
- - Accionamientos digitales de avance altamente dinámicos con una potencia de eje de 6800 n (z 13900 n)
- - Cuerpo de la máquina pesado y optimizado por ordenador, fabricado en hierro fundido fuertemente nervado
- - Avance rápido 32 rnlmin (z ;24 mlmin), aceleración {x/y/z) 3/3 /3 m/seg'.
- - Par 108 nm
- - Husillo principal siemens-weiss sk 40, adecuado para útiles y herramientas estándar con sistema de refrentado
- Beneficios cualitativos de la máquina:
- - Sistema de refrigeración para el husillo principal con circuito de refrigeración de aceite 100 1 separado y suministro de aire para el motor principal
- - Husillos de bolas precargados diam. 45 mm
- - Portaherramientas según din 69871 (bt 40 oplion), pernos de apriete de herramientas según din 69872 (iso) 7388 opción)
- - Eliminación de virutas, que consta de 2 transportadores de tornillo y sptllsyslem en la zona de trabajo, así como rascador transportador de cinta
- - Depósito de refrigerante de 300 l de capacidad
- - Refrigeración por inundación, con 12 boquillas de salida ajustables situadas en un anillo en la nariz del husillo, capacidad de transporte 60 1/min a 2 bar filtro palron 80 µ para lavado de virutas y refrigeración por inundación
- - Suministro interno de refrigerante con bomba grundfoss 20 bar. 251/min, incl. Filtro de cartucho 25 µ
- - Lavado de virutas con bomba grundtoss 60 1/min a 2 bar, bandejas de virutas de acero inoxidable en la cámara de trabajo
- - Cámara de trabajo totalmente protegida con grandes puertas de visión (apertura de puerta de 900 mm) y 2 luces de área de trabajo, así como luz de estado de la máquina
- - Aire de soplado, externo. Para tratamiento en seco
- - Pistola de pulverización de refrigerante. - Pintura bicolor en gris claro/gris. - Escalas de vidrio para los ejes X-. Y- y Z- (HDH) incluyendo sobrepresurización para evitar la contaminación del sistema de medición directa. - Lubricación central automática para los husillos de bolas. - Los centros de mecanizado Quaser cumplen las normas CE.
Beneficios de la máquina
Más información
*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
