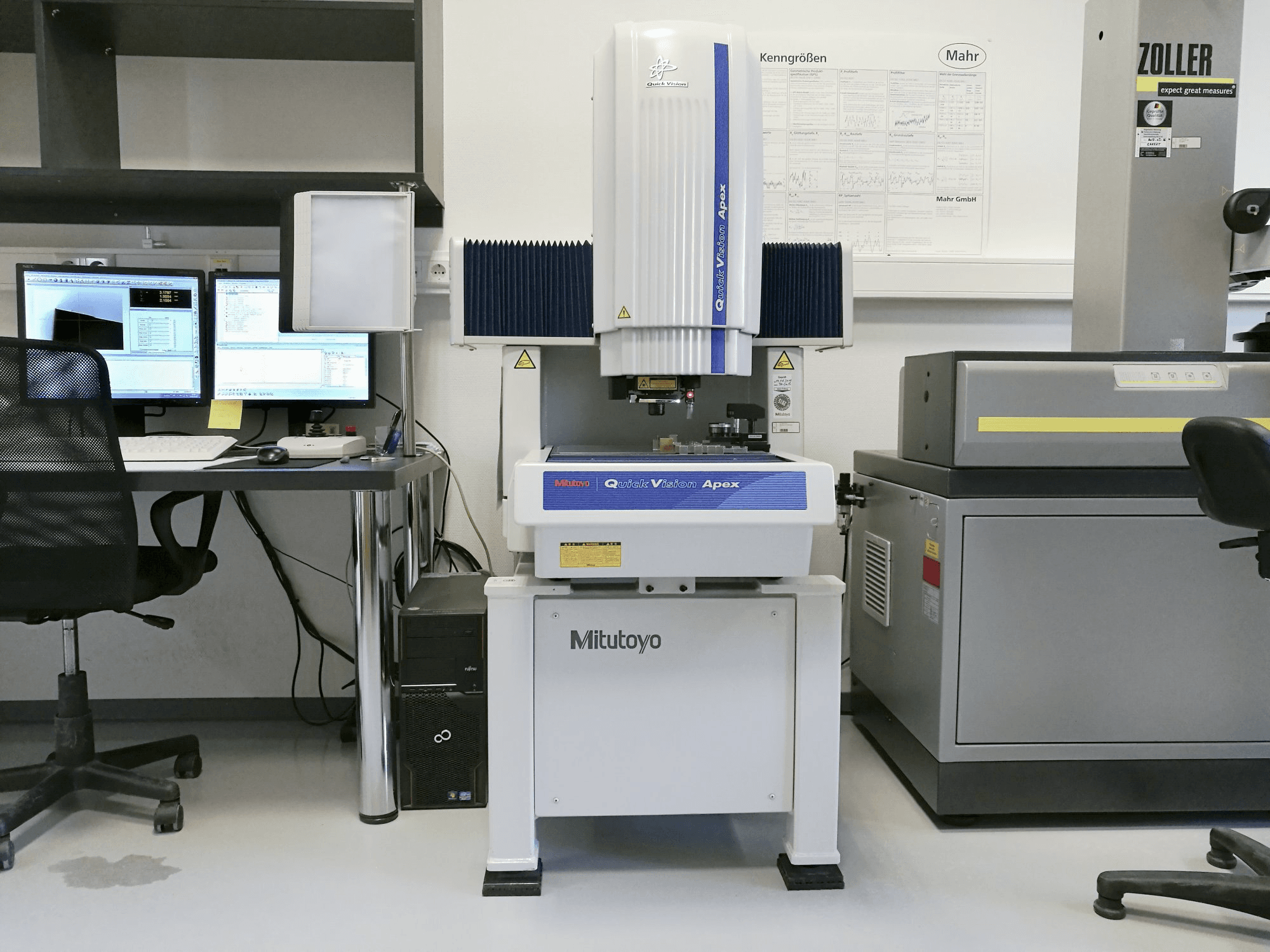

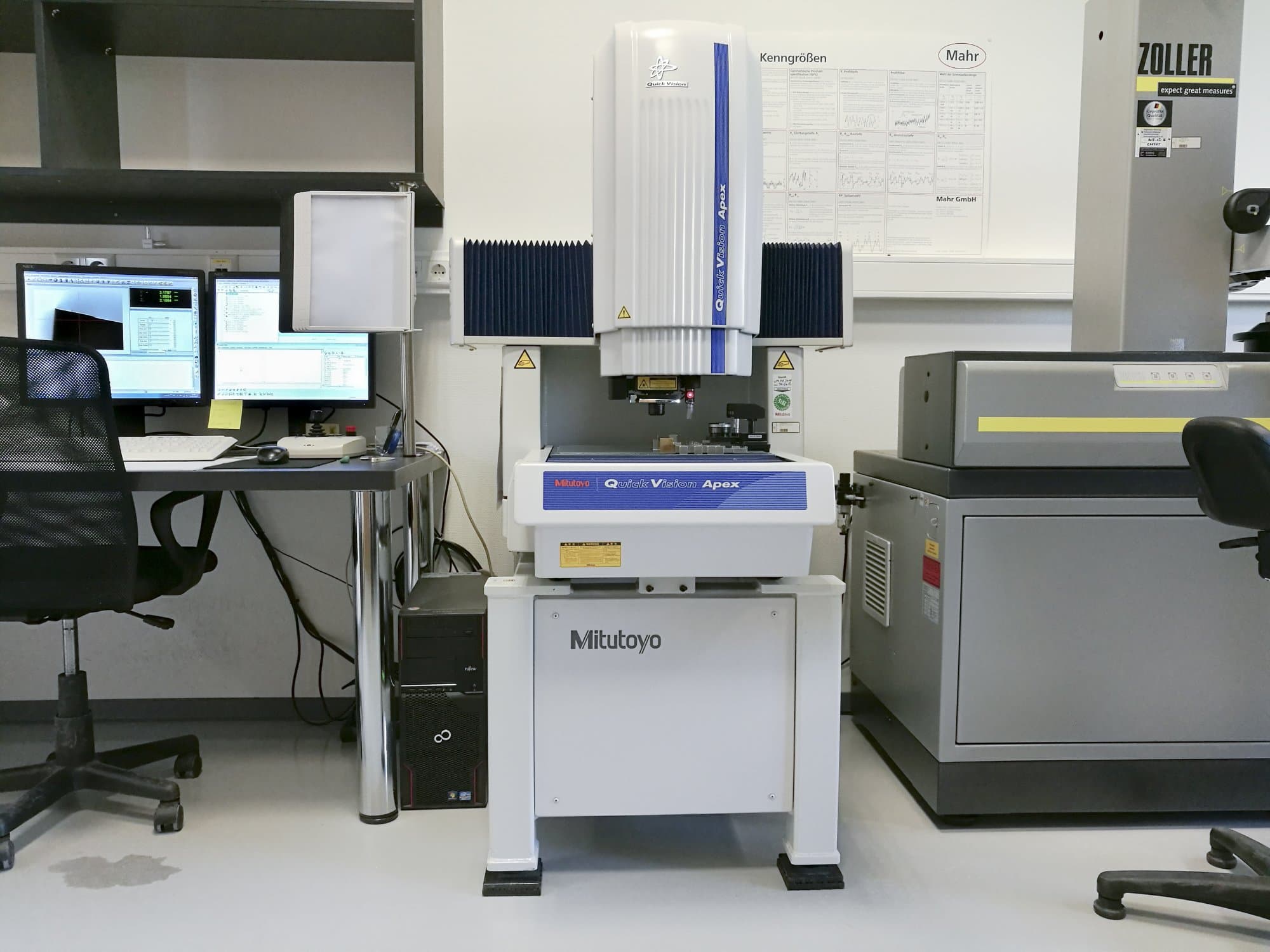

Mitutoyo - QVT1-X302PIL-CDE-MEA-MIT-2011-00001

Datos generales

• Longitud de máquina: 859 mm
• Ancho de máquina: 951 mm
• Altura de máquina: 1609 mm
• Peso de máquina: 360 kg

Unidad de control

• Modelo: QVPAK
• Versión: 11.101
• Control remoto: Si

Transmisión principal

• Cámara: Cámara blanco y negro con CCD de alta sensibilidad
• Iluminación: Surface-White LED, Contour-White LED, Programmable Ring Light-White LED
• Resolución: 0.0001 mm

Recorrido

• Eje X Recorrido: 300 mm
• Eje X Avance de trabajo: 300 mm/s
• Eje X Máximo margen de error de medición: -0.761 µm
• Eje X Precisión: E1x1-(1.5+3L/1000) µm
• Eje Y Recorrido: 200 mm
• Eje Y Avance de trabajo: 300 mm/s
• Eje Y Máximo margen de error de medición: 0.488 µm
• Eje Y Precisión: E1y2-(1.5+3L/1000) µm
• Eje Z Recorrido: 200 mm
• Eje Z Avance de trabajo: 300 mm/s
• Eje Z Máximo margen de error de medición: -0.982 µm
• Eje Z Precisión: E1z3-(1.5+4L/1000) µm
• Plano X-Y (Diagonal 1) Máximo margen de error de medición: 1078 µm
• Plano X-Y (Diagonal 1) Precisión: E2xy4-(2+4L/1000) µm
• Plano X-Y (Diagonal 2) Máximo margen de error de medición: 1326 µm
• Plano X-Y (Diagonal 2) Precisión: E2xy5-(2+4L/1000) µm

Pieza de trabajo

• Pieza de trabajo z: 200 mm
• Peso máximo sobre mesa: 20 kg

Mesa de trabajo

• Longitud exterior: 399 mm
• Ancho exterior: 271 mm

Media

• Tipo de corriente principal: 230 V / 50 Hz
