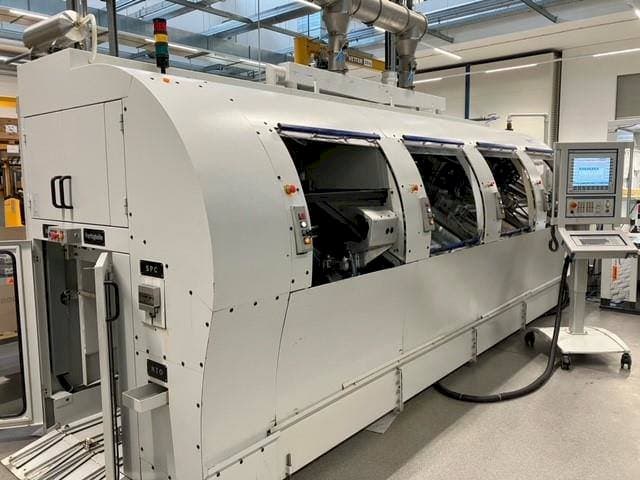

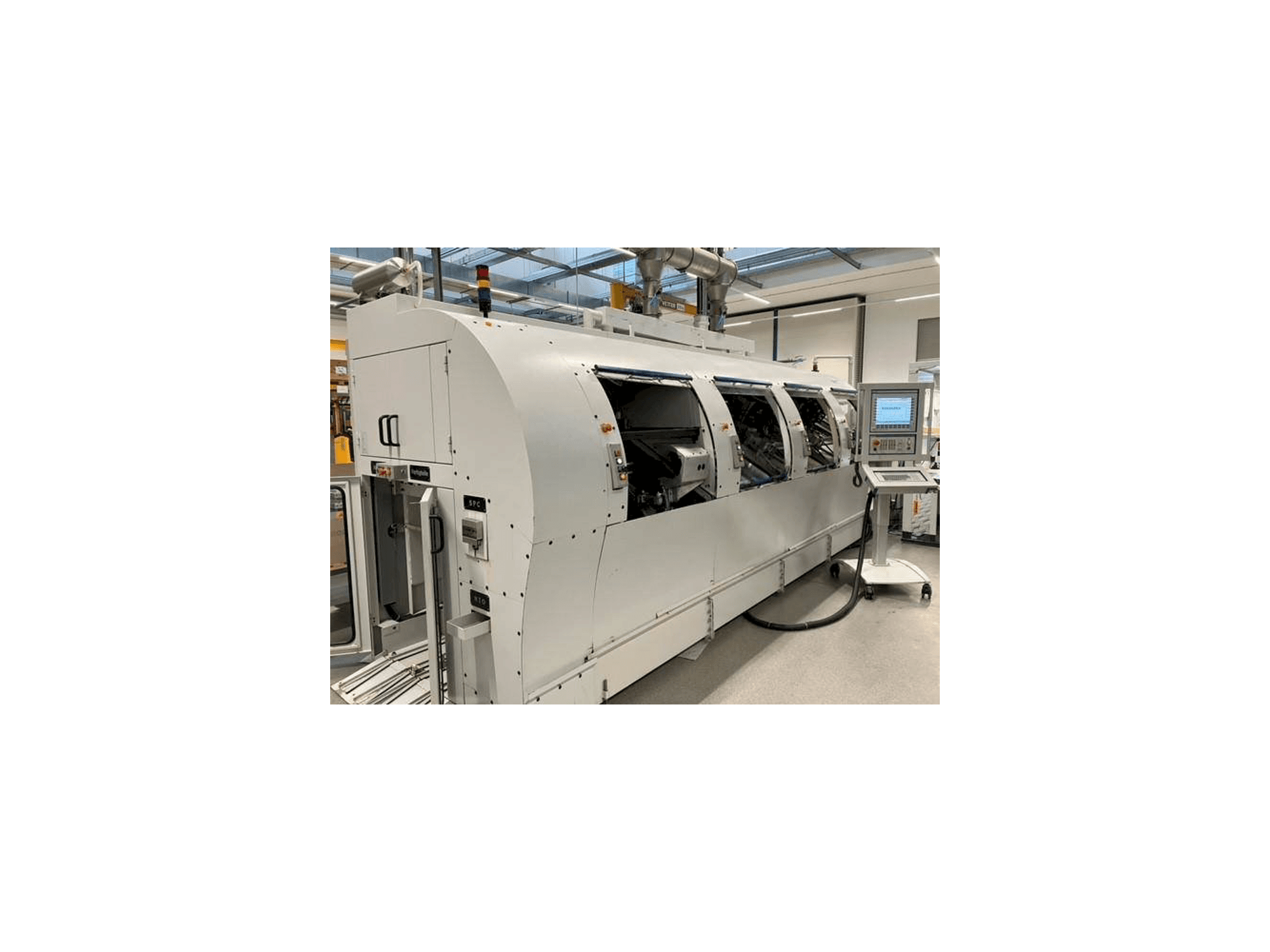

MIKRON - Multistep XSAT-MIL-MIK-2008-00001

Datos generales

• Longitud de máquina: 3000 mm
• Ancho de máquina: 2200 mm
• Altura de máquina: 1200 mm
• Peso de máquina: 16000 kg

Unidad de control

• Marca: Bosch Rexroth
• Modelo: MTX

Transmisión principal

• Rango de velocidad de husillo: 15000 1/MIN
• Potencia del motor de husillo: 8 kW

Recorrido

• Eje X Recorrido: 570 mm
• Eje X Avance rápido: 40 m/min
• Eje Y Recorrido: 320 mm
• Eje Y Avance rápido: 40 m/min
• Eje Z Recorrido: 265 mm
• Eje Z Avance rápido: 24 m/min
• Eje B Recorrido: ±130° MM
• Eje C Recorrido: 360° MM
• Eje C Avance rápido: 40 m/min

Pieza de trabajo

• Diámetro admitido sobre bancada: 150 mm
• Diámetro admitido sobre escote: 150 mm
• Diámetro de la pieza: 100 mm

Herramientas

• Cambiador de herramientas: 22
• Peso máximo: 2,5 kg
• Diámetro máximo de herramientas: 63 mm
• Longitud máxima de herramienta: 105 mm
• Tipo de portaherramientas: HSK 40-A
