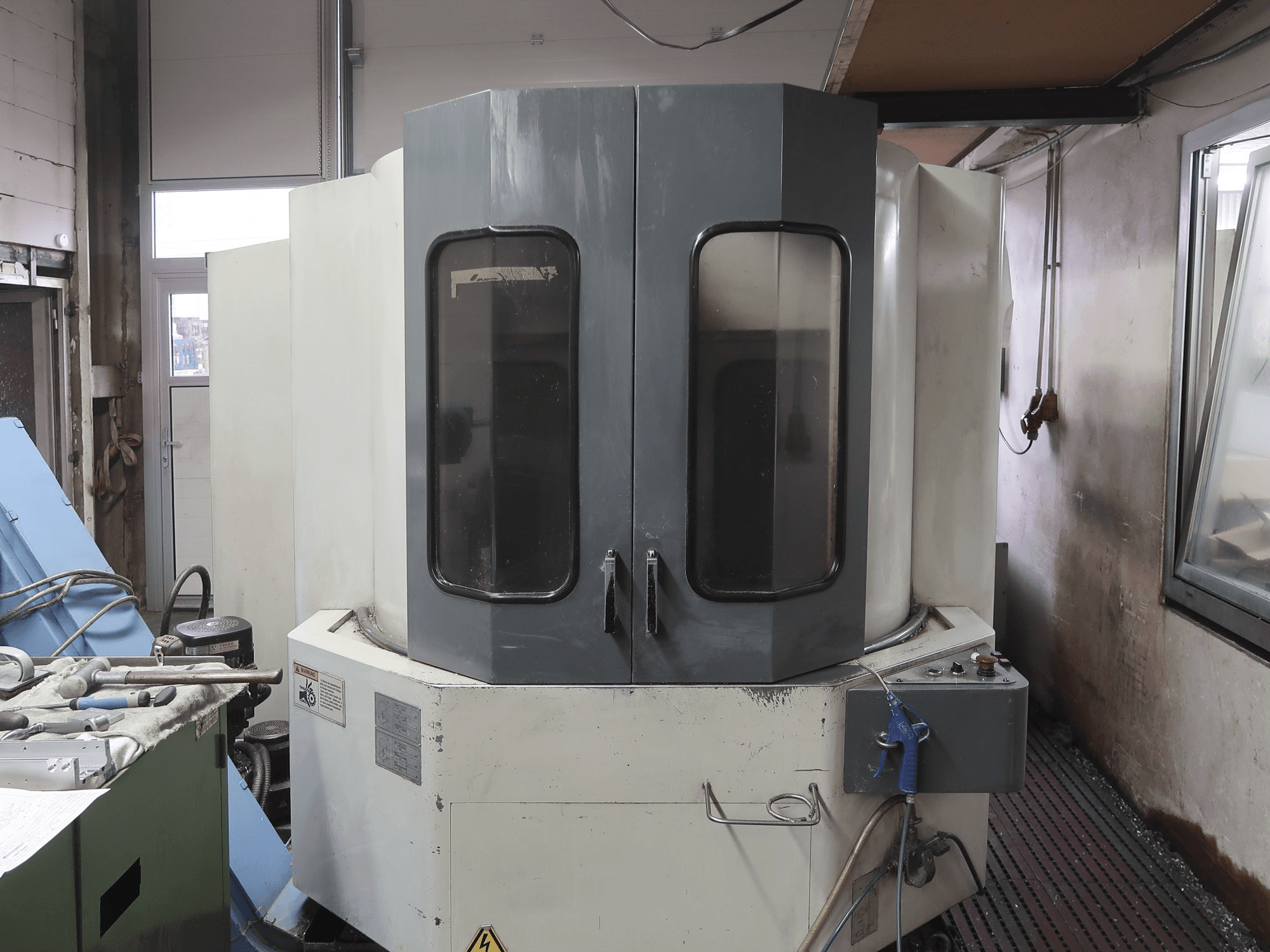

Mazak - HTC-400DE-MIL-MAZ-1998-00001

Datos generales

• Longitud de máquina: 3555 mm
• Ancho de máquina: 2260 mm
• Altura de máquina: 2280 mm
• Peso de máquina: 6700 kg

Unidad de control

• Modelo: Mazatrol M20
• Interfaz: serial
• Marca: MAZATROL

Transmisión principal

• Número de husillos: 1
• Rango de velocidad de husillo: 10000 1/min
• Potencia del motor de husillo: 5.5 kW
• Cono de adaptación: ISO 40

Recorrido

• Eje X Recorrido: 580 mm
• Eje X Avance de trabajo: 0 - 8000 mm/min
• Eje X Avance rápido: 30000 mm/min
• Eje X Retroceso: 0.02 mm
• Eje Y Recorrido: 510 mm
• Eje Y Avance de trabajo: 0 - 8000 mm/min
• Eje Y Avance rápido: 30000 mm/min
• Eje Z Recorrido: 510 mm
• Eje Z Avance de trabajo: 0 - 8000 mm/min
• Eje Z Avance rápido: 30000 mm/min
• Eje Z Retroceso: 0.01 mm

Pieza de trabajo

• Diámetro de la pieza: 560 mm
• Pieza de trabajo z: 630 mm
• Peso máximo sobre mesa: 300 kg

Mesa de trabajo

• Longitud exterior: 400 mm
• Ancho exterior: 400 mm

Herramientas

• Cambiador de herramientas: 24
• Peso máximo: 8 kg
• Diámetro máximo de herramientas: 95 / 115 mm
• Longitud máxima de herramienta: 380 mm

Media

• Tipo de corriente principal: 380 V / 50 Hz
• Consumo de energía: 28 kVA
• Presión de aire: 6 bar
• Tanque de lubricación: 300 L
• Tanque de aceite: 3 L
• Extractor de virutas: Si
• Refrigeración interna: Si
