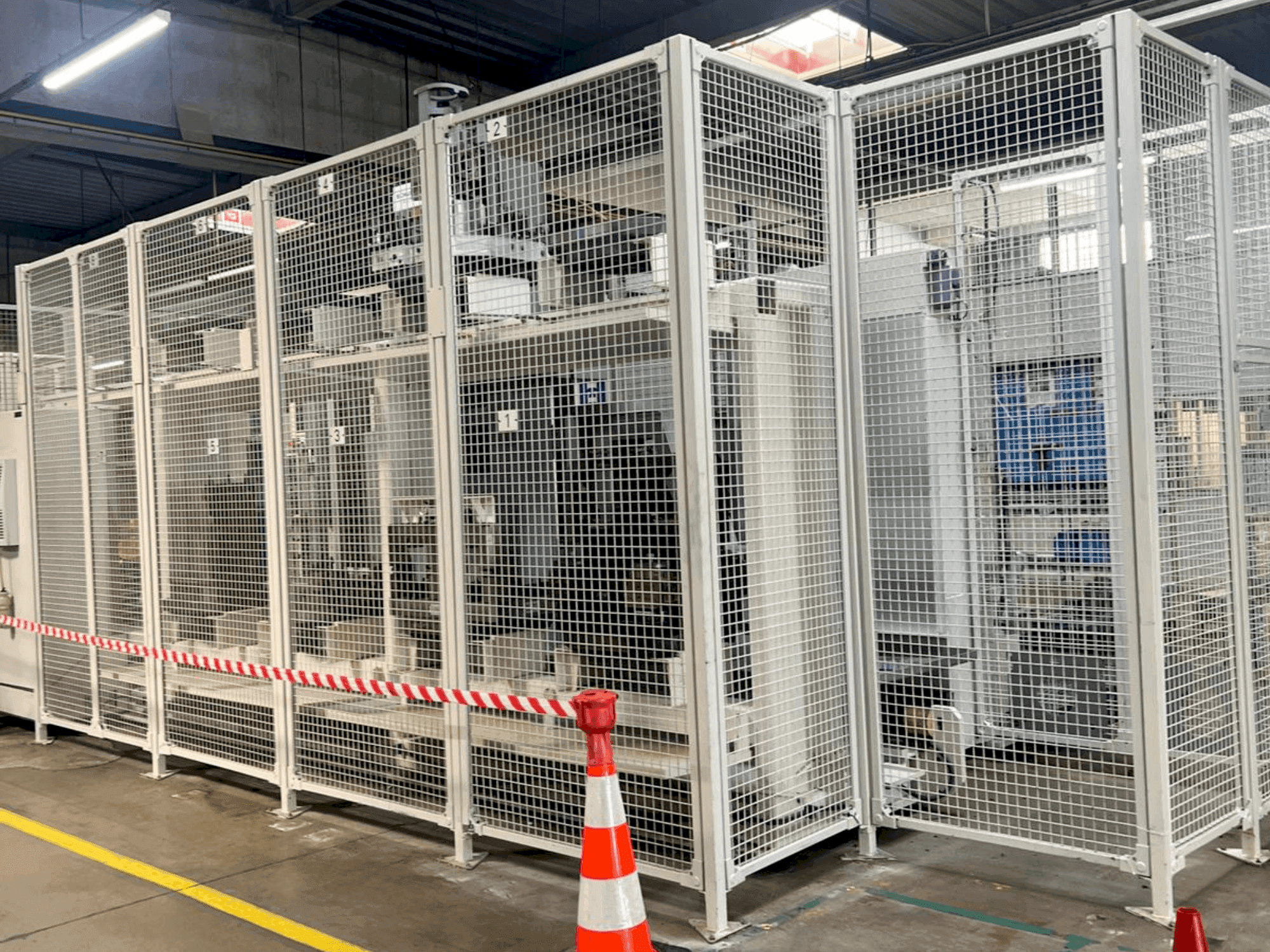

HELLER - MCH 250DE-MIL-HEL-2005-00004

Equipamiento adicional

• - Tipo de cargador: Cargador de cadena / Capacidad del cargador: de 50 a 100 herramientas (opcional)
• - Sistema de herramientas y almacén / almacén de estantes: 234 ranuras (SK), mayor capacidad de peso de la herramienta
• - Ejes X e Y: 15.000 N (en S3 - 40% de ciclo de trabajo) / Eje Z: 17.500 N (en S3 - 40% de ciclo de trabajo)
• - Velocidades: Velocidad de desplazamiento (X, Y, Z): 50.000 mm/min / Aceleración (paquete dinámico): 4,0 m/s² en X, Y y Z / Velocidad de desplazamiento rápido: 60.000 mm/min / Aceleración máxima: 7,0 m/s².
• - Diámetro del husillo (cojinete delantero): 100 mm
• - Velocidad ampliada del husillo: 12.500 RPM
• - Unidad de accionamiento: Potencia/Par [máx.] (a S6 = 40%): 43 kW / 822 Nm / Gama de velocidad: 45-12.500 RPM (ampliado)
• - Modelo: Mesa giratoria Siemens GRM con paquete de precisión, incluyendo compensación de temperatura y refrigerador de precisión.
• - División: 360 x 1° ángulos / Precisión de indexación: 6 segundos / Tiempos de giro para 45°/180°: 2,7 s / 3,5 s
• - División de alta precisión (opcional): 360.000 x 0,001° ángulos, precisión de indexación 10 segundos, tiempos de giro para 45°/180 0,9 s / 1,8 s

Información adicional

Beneficios de la máquina

• Beneficios técnicos de la máquina:
  • - Unidad de eje hueco (opcional) potencia de accionamiento/par [máx. ]: 72 kw / 460 nm
  • - Reductor reforzado [máx. ]: 60 kw / 1145 nm
  • - Velocidad de desplazamiento (x, y, z): 50000 mm/min
  • - Aceleración: 7. 0 m/s²
  • - Peso de sujeción máximo admisible de la mesa giratoria (centrado): 800 dan
  • - Potencia total necesaria (básica): aprox. 79 kva
  • - Peso máximo de la herramienta: 25 dan / momento máximo de la herramienta en la pinza: 2200 ncm / longitud máxima de la herramienta: 600 mm (desde la nariz del husillo) / diámetro máximo de la herramienta (todas las ranuras ocupadas): 112 mm (hasta 280 mm con holgura)
  • - Tiempo de chip a chip: 4. 1 s a 5. 1 s / portaherramientas: portaherramientas msk/pdk, incluido suministro de aire y refrigerante.
  • - Sistema de cambio de palets y palets /palets: 2 palets estándar según especificación grm y un palet adicional con especificación personalizada /medida del palet: 630 x 630 mm /precisión de cambio de palet (x, y, z): 0. 01 mm /tiempo de cambio de palet: 12 s
• Beneficios cualitativos de la máquina:
  • - Sistema de refrigeración y lavado /enfriador de refrigerante: sin cfc, compatible con vrf/ depósito de refrigerante (básico): aprox. 1000 litros/ bomba de refrigerante (básica): a 3 bar: 200 litros/min - a 12 bar: 40 litros/min
  • - Datos de instalación peso de la máquina: aprox. 19. 000 dan / potencia total necesaria (básica): aprox. 79 kva / suministro eléctrico: 400 v / 50 hz / presión de aire: 6 bar
  • - Sistema de medición de la posición
  • - Sistema de medición: escalas lineales directas y absolutas con la máxima resolución en x, y y z

Más información

• - Máquina aún en marcha
