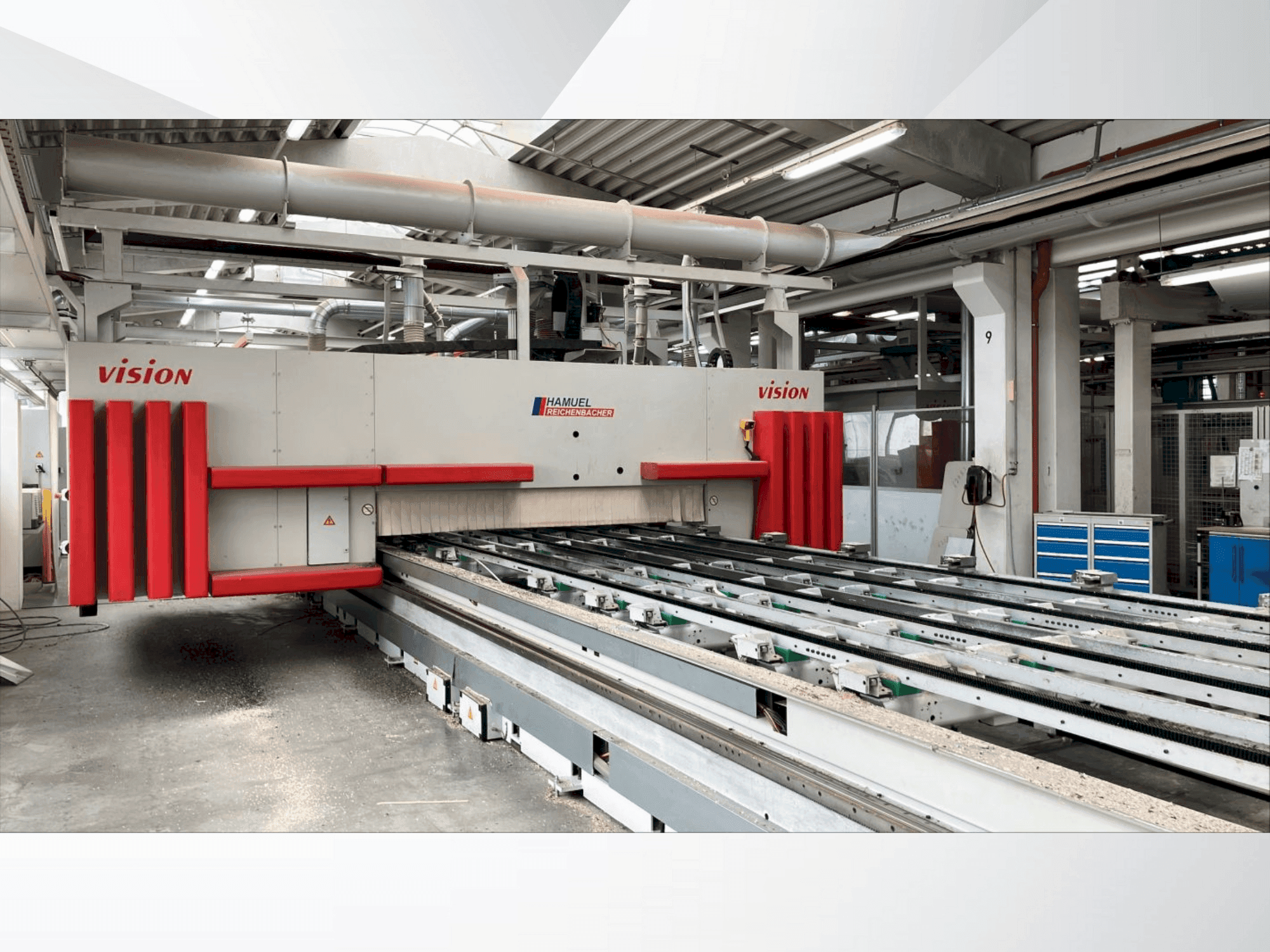

Hamuel Reichenbacher - VISION III-TT-LDE-CNC-HAM-2017-00001

Equipamiento adicional

• - Mesa de apoyo ajustable automáticamente con pasadores de vacío
• - Placas de aspiración integradas en la bancada fija de la máquina
• - Permite un posicionamiento flexible y seguro de las piezas

Información adicional

Beneficios de la máquina

• Beneficios técnicos de la máquina:
  • - Panel de control: pantalla plana tft de 17
  • - Sistema operativo: windows 7
  • - Ordenador de visualización: pcu 50. 5
  • - Interfaz de usuario: hmi operate
  • - Ejes x1/x2: aprox. 8540 mm - movimiento longitudinal del pórtico
  • - Eje y1: aprox. 2500 mm - movimiento transversal de la unidad
  • - Eje z1: aprox. 480 mm - movimiento vertical de la unidad
  • - Eje b1: ±180° - movimiento giratorio
  • - Eje c1: 360° - movimiento giratorio
  • - Eje x3: movimiento de la unidad de perforación bajo el suelo
• Beneficios cualitativos de la máquina:
  • - Ejes u2 a u10: movimiento portador
  • - La máquina presenta velocidades máximas de 60 m/min en los ejes x e y, 20 m/min en el eje z, hasta 90°/s en los ejes b y c, y ofrece una velocidad de avance infinitamente programable en el plano x/y a lo largo de cualquier trayectoria.
  • - Clavijas de vacío: 72 unidades, Ø100 mm
  • - Carrera: 100 mm
  • - Carrera efectiva: 25 mm (por encima de la correa base)
  • - El sistema de portadores de vacío incluye 9 portadores accionados por motor eléctrico, cada uno con un recorrido de ±1000 mm, una separación mínima de 300 mm (normalmente ~1000 mm), y equipados con 8 ventosas de vacío (Ø100 mm) dispuestas en un patrón 1-2-2-2-1, control de vacío y boquillas de soplado para la limpieza de las almohadillas, con todos los portadores accionados a ambos lados por motores eléctricos.

Más información

• - Máquina aún en marcha
