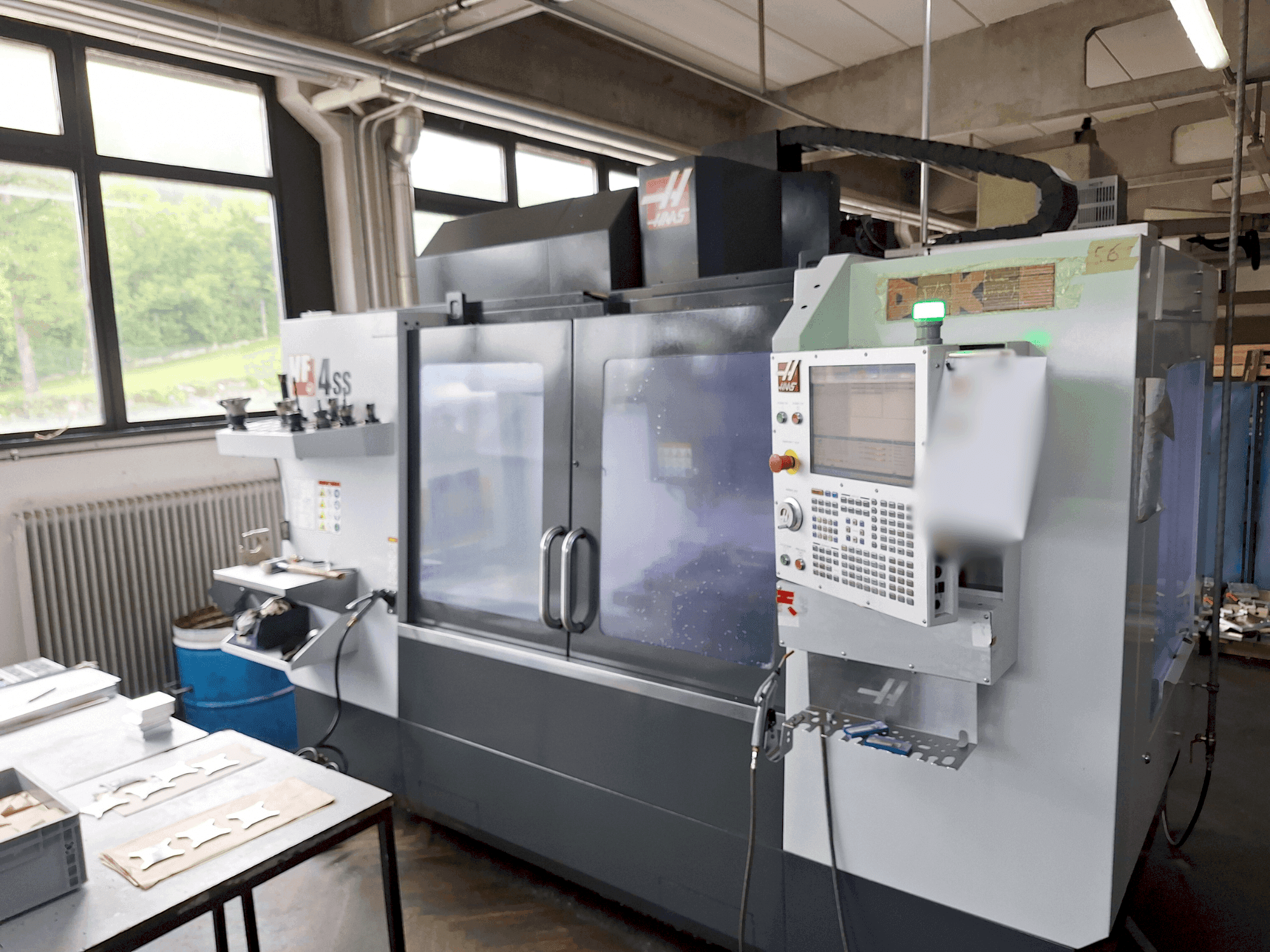

HAAS - VF-4SSSI-MIL-HAA-2019-00003

Datos generales

• Peso de máquina: 6260 KG

Transmisión principal

• Rango de velocidad de husillo: 12000 1/MIN
• Potencia del motor de husillo: 22.4 kw
• Cono de adaptación: CT40, BT40, HSK-A63
• Número de ejes: 3

Recorrido

• Eje X Recorrido: 1270 mm
• Eje X Fuerza de avance: 13723
• Eje X Avance rápido: 35.6 m/min
• Eje Y Recorrido: 508 mm
• Eje Y Fuerza de avance: 13723 n
• Eje Y Avance rápido: 35.6 m/min
• Eje Z Recorrido: 635 mm
• Eje Z Fuerza de avance: 17459 n
• Eje Z Avance rápido: 35.6 m/min

Mesa de trabajo

• Longitud exterior: 1321 mm
• Ancho exterior: 495 mm
• Tamaño de ranuras en "T": Width: 15.90 mm to 16.00 mm. Center distance: 80 mm
• Mínima distancia entre husillo vertical y mesa: 107 mm
• Máxima distancia entre husillo vertical y mesa: 742 mm
• Carga de mesa de trabajo: 794 kg

Herramientas

• Cambiador de herramientas: 30 + 1
• Peso máximo: 5.4 kg
• Diámetro máximo de herramientas: 127 mm
• Longitud máxima de herramienta: 330 mm
