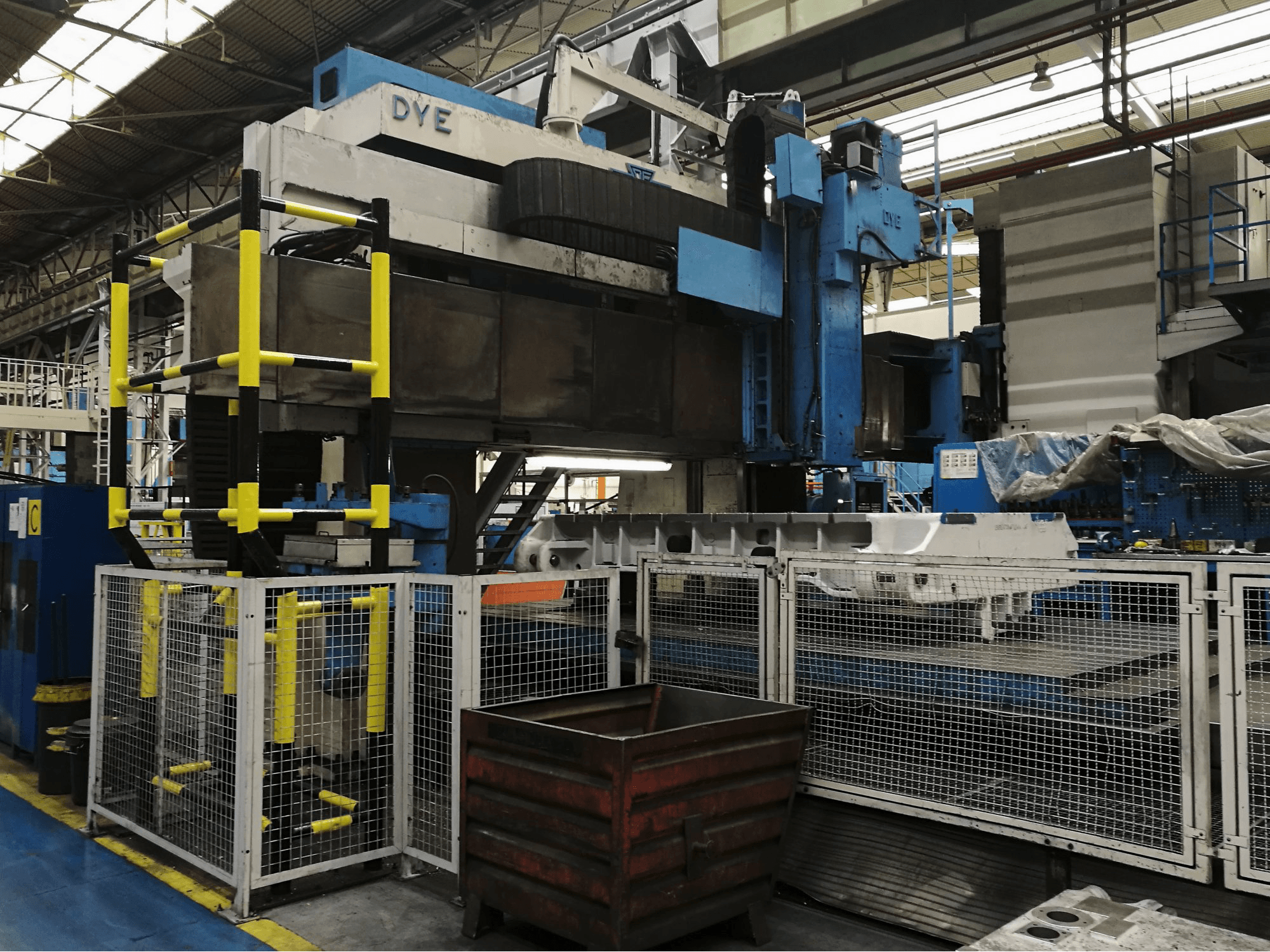

DYE - FPF-4-N/CES-MIL-DYE-1982-00001

Datos generales

• Longitud de máquina: 13000 mm
• Ancho de máquina: 4660 mm
• Altura de máquina: 6450 mm

Unidad de control

• Modelo: 760

Transmisión principal

• Número de husillos: 1
• Rango de velocidad de husillo: 2000 1/min
• Potencia del motor de husillo: 38 kW
• Cono de adaptación: ISO 50

Recorrido

• Eje X Recorrido: 4500 mm
• Eje X Fuerza de avance: 32 Nw/m
• Eje X Avance rápido: 5000 mm/min
• Eje Y Recorrido: 3500 mm
• Eje Y Fuerza de avance: 32 Nw/m
• Eje Y Avance rápido: 5000 mm/min
• Eje Z Recorrido: 1700 mm
• Eje Z Fuerza de avance: 32 Nw/m
• Eje Z Avance rápido: 5000 mm/min

Pieza de trabajo

• Peso máximo sobre mesa: 45000 kg

Mesa de trabajo

• Longitud exterior: 4500 mm
• Ancho exterior: 3000 mm
• Número de ranura para herramientas: 12
• Distancia: 260 mm
• Mínima distancia entre husillo vertical y mesa: 0 mm
• Máxima distancia entre husillo vertical y mesa: 1700 mm

Media

• Tipo de corriente principal: 220 V / 50 Hz
