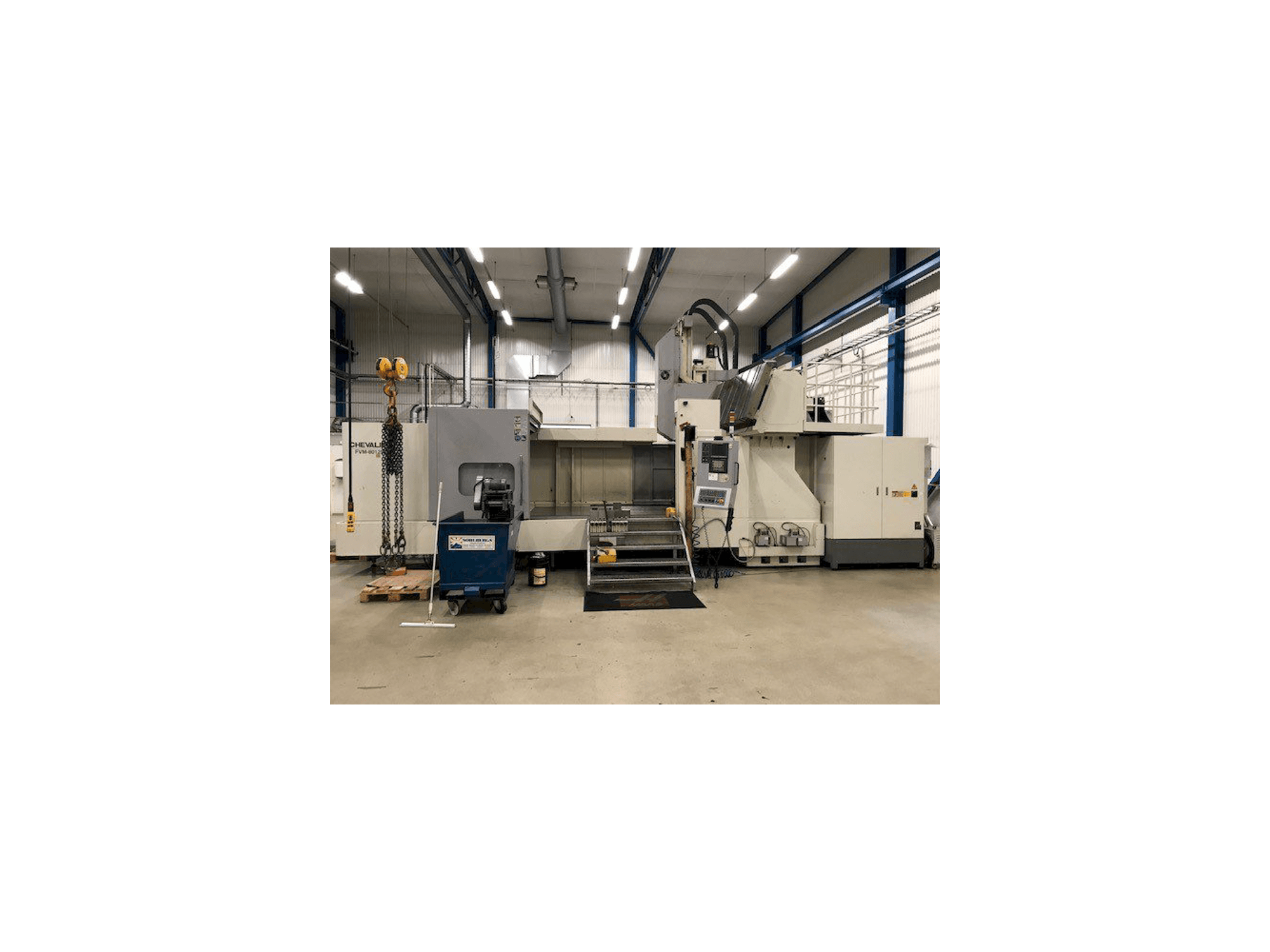

Máquina fresadora Chevalier FVM-80125DC

Mostrar en idioma original

Esta máquina fresadora FVM-80125DC de Chevalier fue construida en Taiwán en 2010. Se opera a través de una unidad de control OiM de FANUC. Este centro de mecanizado para la fabricación de moldes, de doble columna y de alta resistencia, es capaz de trabajar con una velocidad de husillo de hasta 6000 rpm.

Resumen

marca: Chevalier
año: 2010
MODELO: FVM-80125DC
tipo de aplicación: Fresado
Ubicación: Suecia
tipo de máquina: Centro de mecanizado vertical
Disponibilidad: Vendida
Marca de unidad de control: FANUC

Información técnica - Chevalier FVM-80125DC

Datos generales

Longitud de máquina: 8500 mm
Ancho de máquina: 5300 mm
Altura de máquina: 5700 mm
Peso de máquina: 37000 kg

Unidad de control

Modelo: OiM
Idioma CNC: English
Idioma CNC personalizable: Si
Marca: FANUC

Transmisión principal

Número de husillos: 1
Rango de velocidad de husillo: 6000 1/MIN
Potencia del motor de husillo: 26 kW

Recorrido

Eje X Recorrido: 3200 mm
Eje X Avance rápido: 10 m/min
Eje Y Recorrido: 2100 mm
Eje Y Avance rápido: 10 m/min
Eje Z Recorrido: 1000 mm
Eje Z Avance rápido: 12 m/min

Pieza de trabajo

Pieza de trabajo x: 3100 mm
Pieza de trabajo y: 1900 mm
Pieza de trabajo z: 1000 mm
Peso máximo sobre mesa: 10000 kg

Mesa de trabajo

Longitud exterior: 3200 mm
Ancho exterior: 1800 mm
Número de ranura para herramientas: 11
Distancia: 170 mm

Herramientas

Cambiador de herramientas: 60
Peso máximo: 20 kg
Diámetro máximo de herramientas: 215 mm
Longitud máxima de herramienta: 350 mm
Tipo de portaherramientas: BT50

Media

Tipo de corriente principal: 380 V
Extractor de virutas: Si
Refrigeración interna: Si

Información adicional

Historia de la máquina

Producto final: Moldes
Industrias: Industria de fabricación de moldes

Beneficios de la máquina

Beneficios técnicos de la máquina:
- - Mango de desplazamiento remoto
- - Refrigerante para el husillo 30 bar
- - Chorro de refrigerante sobre el husillo con refrigeración lateral
- - Husillos a bolas huecas clase x/y c3 con sistema de refrigeración de aceite
- - Transportador de virutas de cadena en el eje y
- - Sistema de refrigeración del aceite del eje
- - Transportador de virutas de doble tornillo en el eje x
- - Vía de caja y / z: 175/70
- - Guías lineales en x: 5. 800 x 55
- - Velocidad de avance: 1-7,000mm/min
Beneficios cualitativos de la máquina:
- - Opción de control de la guía manual de fanuc
- - Sistema de lubricación automática

*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
